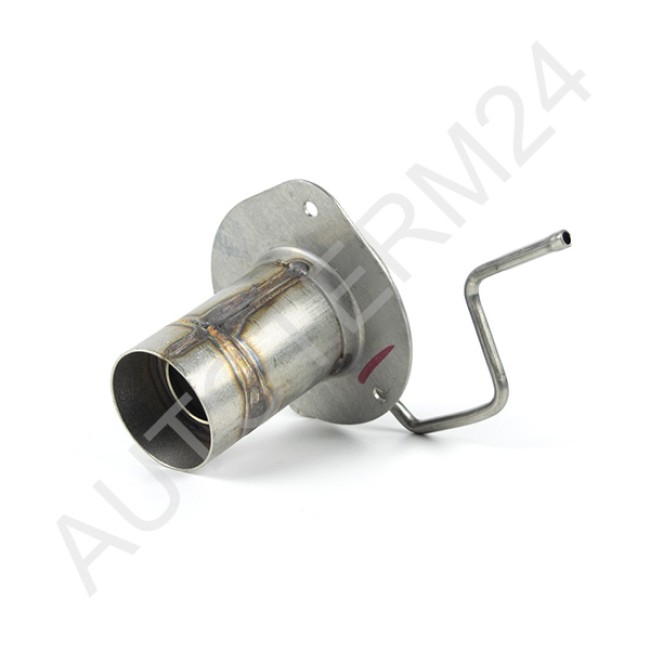

Name: Brennkammer AUTOTERM Air 2D / Planar 2D inkl. Verdampfungssieb
Brand: AUTOTERM
SKU: AT2578
Price: 87.50 EUR
Availability: InStock
Rating: 5 (2 reviews)

Glühkerze für Autoterm Air 2D 12V / 24V

Artikelnr. 2615

59,90€ Netto 50,34€

Glühkerze für Autoterm Air 2D 12V bzw. 24V (ehem. Planar 2D)

Achtung: Um Ihnen ein kompatibles Teil liefern zu können, benötigen wir unbedingt die Seriennummer Ihres Heizgeräts. Die Seriennummer finden Sie auf dem Typenschild des Heizgerätes unter dem Strichcode oder in den mitgelieferten Herstellerunterlagen.
Bitte geben Sie die Seriennummer während des Bestellvorgangs im Warenkorb im Textfeld "Kommentar zur Bestellung" an. Vielen Dank!

Wenn Sie die Glühkerze Ihres Heizgeräts austauschen, empfehlen wir Ihnen, auch das Dieselsieb mit zu erneuern. Das Sieb ist universell und passt zu allen Autoterm Air 2D und 4D Geräten. Sie finden es unter der Artikelnr. 869. Bitte einfach hier klicken oder im Suchfeld 869 eingeben.

Glühkerze für Autoterm Air 2D 24V

Artikelnr. 2583

59,90€ Netto 50,34€

Glühkerze für Autoterm Air 2D 24V (ehem. Planar 2D)

Achtung: Um Ihnen ein kompatibles Teil liefern zu können, benötigen wir unbedingt die Seriennummer Ihres Heizgeräts. Die Seriennummer finden Sie auf dem Typenschild des Heizgerätes unter dem Strichcode oder in den mitgelieferten Herstellerunterlagen.
Bitte geben Sie die Seriennummer während des Bestellvorgangs im Warenkorb im Textfeld "Kommentar zur Bestellung" an. Vielen Dank!

Wenn Sie die Glühkerze Ihres Heizgeräts austauschen, empfehlen wir Ihnen, auch das Dieselsieb mit zu erneuern. Das Sieb ist universell und passt zu allen Autoterm Air 2D und 4D Geräten. Sie finden es unter der Artikelnr. 869. Bitte einfach hier klicken oder im Suchfeld 869 eingeben.

Dieselsieb für Autoterm Air (Planar) 2D/4D

Artikelnr. 869

4,90€ Netto 4,12€

Dieselsieb für Standheizungen Autoterm Air (Planar) 2D, 4D/44D

Der Einbau soll von geschulten und qualifizierten Fachleuten erfolgen.
Abmessungen 2,0 cm x 1,1 cm (L x AD)

Gehäuse-Klemme für AUTOTERM Air 2D und Air 4D

Artikelnr. ATP1683

2,90€ Netto 2,44€

Gehäuse-Klemme für Autoterm Air 2D und 4D

Diese Klemme hält die beiden Gehäuseteile der Standheizungen AUTOTERM Air 2D und Air 4D zusammen. Pro Heizgerät werden vier dieser Klemmen benötigt.

Die Klemme ist ebenfalls für die älteren Modelle Planar 2D und Planar 44D geeignet.

Material: PA6 - Polycaprolactam / Polyamid

Dichtungssatz / Reparatursatz für AUTOTERM Air 2D und PLANAR 2D

Artikelnr. AT2704

21,50€ Netto 18,07€

Dichtungssatz für Wartung und Reparatur Ihrer AUTOTERM Air 2D

Dieser Dichtungssatz für AUTOTERM Air 2D und PLANAR 2D enthält Dichtungen sowie zugehörige Montage- und Isolierteile für Arbeiten an Ihrer Luftstandheizung. Er eignet sich für alle Ausführungen dieser Baureihe mit 12 V oder 24 V.

Der Reparatursatz ist insbesondere dann sinnvoll, wenn Sie die Brennkammer oder das Gebläse ausbauen und die dabei gelösten Dichtungen erneuern müssen. Zusätzlich enthält er Komponenten für den Bereich der Glühkerze, der Hauptplatine und des Temperatursensors.

Wann benötigen Sie neue Dichtungen?

Beim Zerlegen des Heizgeräts können Dichtungen an den Kontaktflächen haften bleiben, einreißen oder anderweitig beschädigt werden. Kontrollieren Sie deshalb bei jeder entsprechenden Reparatur die betroffenen Dichtstellen. Beschädigte Dichtungen müssen vor dem Zusammenbau ersetzt werden.

Planen Sie beispielsweise den Austausch der Brennkammer oder den Austausch des Gebläses, können Sie den passenden Dichtungssatz bereits für die anschließende Montage bereithalten.

Lieferumfang

1 Brennkammerdichtung
1 Gebläsedichtung
1 Silikon-Unterlegscheibe für die Hauptplatine
1 Dichtring für die Glühkerze
1 Unterlegscheibe für den Temperatursensor
1 Sicherungsring für den Temperatursensor
1 Keramikdichtung für den Temperatursensor

Technische Daten und Kompatibilität

Produktart	Dichtungssatz / Reparatursatz
Passende Heizgeräte	AUTOTERM Air 2D und PLANAR 2D
Geräteausführungen	12 V und 24 V
Heizungstyp	Diesel-Luftstandheizung
Anwendungsbereiche	Abdichtung sowie Montage- und Isolierteile im Bereich von Brennkammer, Gebläse, Glühkerze, Hauptplatine und Temperatursensor
Lieferumfang	1 Satz mit den oben aufgeführten Komponenten

Hinweise zur Montage

Lassen Sie die Heizung vor Beginn der Arbeiten vollständig herunterfahren und abkühlen. Trennen Sie die Stromversorgung erst nach abgeschlossenem Nachlauf.
Entfernen Sie alte Dichtungsreste vorsichtig und reinigen Sie die Dichtflächen, ohne diese zu beschädigen.
Beachten Sie Einbaulage und Reihenfolge der Dicht-, Isolier- und Befestigungsteile gemäß der Reparaturanleitung Ihres Geräts.
Kontrollieren Sie nach dem Zusammenbau die korrekte Montage und führen Sie eine Funktions- und Dichtheitsprüfung durch.

Der Satz enthält die aufgeführten Dicht- und Montageteile. Er ersetzt keine beschädigte Brennkammer und keinen undichten Wärmetauscher. Prüfen Sie bei der Reparatur deshalb auch den Zustand der angrenzenden Bauteile.

Weiteres Zubehör für die Wartung

Ein Glühkerzensieb gehört nicht zum Lieferumfang dieses Dichtungssatzes. Falls es bei Ihrer Reparatur ebenfalls erneuert werden muss, finden Sie es separat als Dieselsieb für AUTOTERM Air / PLANAR 2D und 4D.

Bei Fragen zum passenden Ersatzteil beraten wir Sie gerne.

Wärmetauscher für Autoterm Air 2D und Planar 2D

Artikelnr. ATP4055

69,90€ Netto 58,74€

Wärmetauscher für Autoterm Air 2D und Planar 2D

Dieser Wärmetauscher ist für alle Ausführungen der Standheizung AUTOTERM Air 2D bzw. Planar 2D geeignet.

Gebläse Motor (Luftpumpe) für Autoterm Air 2D 12V / 24V

Artikelnr. AT2613

165,00€ Netto 138,66€

Original-Gebläse für AUTOTERM Air 2D und Planar 2D

Dieses Original-Ersatzteil dient zum Austausch der Gebläseeinheit Ihrer AUTOTERM Air 2D beziehungsweise Planar 2D. Das Gebläse übernimmt die Luftförderung im Heizgerät und ist in unterschiedlichen Ausführungen für 12-V- und 24-V-Heizungen erhältlich. Die passende Zuordnung erfolgt anhand der Seriennummer Ihres Heizgeräts.

Für die Bestellung erforderlich: die Seriennummer Ihrer Heizung

Bitte geben Sie die Seriennummer Ihres Heizgeräts während des Bestellvorgangs im Feld „Kommentar zur Bestellung“ an. Diese Angabe benötigen wir, um Ihnen die kompatible Gebläseausführung zu liefern. Die Angabe „Air 2D“ oder der Betriebsspannung allein genügt nicht.

Sie finden die Seriennummer auf dem Typenschild unter dem Strichcode oder in den mitgelieferten Herstellerunterlagen.

Position der Seriennummer auf dem Typenschild einer AUTOTERM-Standheizung — Orientierungshilfe zum Auffinden der Heizgeräte-Seriennummer.

Welche Aufgabe hat das Gebläse?

Die Gebläseeinheit besitzt einen Elektromotor, der zwei Luftförderelemente antreibt: ein Laufrad für die Verbrennungsluft und einen Lüfter für den Heizluftstrom durch den Wärmetauscher. Die Luftströme erfüllen unterschiedliche Aufgaben: Die Verbrennungsluft unterstützt den Brennvorgang, während die Heizluft die Wärme in den Innenraum transportiert.

Beim Gebläsewechsel den 2D-Dichtungssatz berücksichtigen

Zwischen dem Gebläse und dem Heizgerät ist eine Dichtung verbaut. Beim Ausbau kann diese beschädigt werden oder an der Dichtfläche haften bleiben. Deshalb kann beim Austausch des Gebläses zusätzlich ein 2D-Dichtungssatz erforderlich sein.

Der Dichtungssatz für AUTOTERM Air 2D und Planar 2D, Artikel AT2704 enthält die passende Gebläsedichtung. Prüfen Sie den Bedarf vor der Reparatur und bestellen Sie den Satz gegebenenfalls zusätzlich mit.

Eine beschädigte Dichtung muss ersetzt werden. Achten Sie beim Zusammenbau auf saubere Dichtflächen und den korrekten Sitz der Dichtung.

Technische Daten und Zuordnung

Produkt	Gebläseeinheit / Gebläsemotor, auch als Luftpumpe bezeichnet
Ersatzteilqualität	Original-Ersatzteil von AUTOTERM
Shopartikelnummer	AT2613
Heizgeräte-Baureihe	AUTOTERM Air 2D / Planar 2D
Betriebsspannung	12 V oder 24 V, passend zur Heizgeräte-Ausführung
Auswahl des passenden Gebläses	Seriennummer des Heizgeräts bei der Bestellung angeben
Ergänzung bei Bedarf	2D-Dichtungssatz AT2704 mit Gebläsedichtung

Wann ist ein Austausch sinnvoll?

Schleifgeräusche, ein schwergängiger Lauf, Anlaufprobleme, eine unzureichende Drehzahl oder Fehlercodes 10 bzw. 27 können auf einen Fehler am Gebläse hinweisen. Lassen Sie vor dem Teiletausch auch Steckverbindungen, Verkabelung und Ansteuerung prüfen. Eine Fehlermeldung allein bestätigt noch keinen mechanischen Defekt des Gebläses.

Die Reparatur sollte durch qualifiziertes Fachpersonal erfolgen. Lassen Sie vor Arbeiten am Heizgerät den regulären Nachlauf vollständig enden und das Gerät abkühlen. Anschließend ist die Stromversorgung für die Reparatur zu trennen. Nach dem Einbau sind Funktion und fachgerechte Abdichtung zu kontrollieren.

Lieferumfang

Ein Original-Gebläse in der zu Ihrem Heizgerät passenden Ausführung. Den gegebenenfalls erforderlichen Dichtungssatz bestellen Sie ergänzend.

Ist das Gebläse auch für ältere Planar 2D geeignet?

Der Artikel ist auch für die Baureihe Planar 2D vorgesehen. Damit Sie die passende Ausführung erhalten, benötigen wir auch bei älteren Heizgeräten die Seriennummer.

Kann dasselbe Gebläse mit 12 V und 24 V betrieben werden?

Nein. Es gibt unterschiedliche Ausführungen für 12-V- und 24-V-Heizgeräte. Die Spannungsangabe im Artikelnamen bezeichnet die verfügbaren Ausführungen, keine umschaltbare Betriebsspannung eines einzelnen Gebläses.

Gummidichtung / Kraftstoffleitungs-Halter Air 2D

Artikelnr. ATP2658

4,50€ Netto 3,78€

Original-Gummidichtung für die Kraftstoffleitung der AUTOTERM Air 2D

Die Gummidichtung P2658 ist ein Original-Ersatzteil von AUTOTERM zur Durchführung und Fixierung der Kraftstoffleitung im Heizgerät. Sie eignet sich für die AUTOTERM Air 2D und die früher als Planar 2D bezeichnete Baureihe.

Welche Aufgabe hat die Gummidichtung?

Das Formteil führt und hält die Kraftstoffleitung an der vorgesehenen Durchführung im Heizgerät und dichtet diese Durchführung ab. Das kraftstoffbeständige Gummi entspricht der Originalausführung des Herstellers.

Prüfen Sie das Bauteil bei Wartungs- oder Reparaturarbeiten auf Risse, Verhärtung und Verformung. Ein Austausch ist sinnvoll, wenn die Dichtung beschädigt ist oder die Leitung nicht mehr korrekt in ihrer vorgesehenen Position gehalten wird.

Produktdaten und Kompatibilität

Produkt	Gummidichtung / Kraftstoffleitungs-Halter
Ersatzteilqualität	Original-Ersatzteil von AUTOTERM
Passende Heizgeräte	AUTOTERM Air 2D / Planar 2D
Material	Kraftstoffbeständiges Gummi

Hinweise zum Austausch

Vergleichen Sie vor der Bestellung die Teilenummer und die Ausführung des vorhandenen Bauteils. Achten Sie beim Einsetzen auf eine saubere Aufnahme, den korrekten Sitz der Gummidichtung und eine spannungsfreie Führung der Kraftstoffleitung. Die Leitung darf nicht eingeklemmt oder geknickt werden.

Lassen Sie das Heizgerät vor der Reparatur regulär abschalten und vollständig abkühlen. Beachten Sie die Reparaturvorgaben des Herstellers. Nach dem Zusammenbau sind Leitungsführung, Sitz der Dichtung und die bearbeiteten Kraftstoffanschlüsse zu kontrollieren.

Lieferumfang

1 × Original AUTOTERM Gummidichtung / Kraftstoffleitungs-Halter.

Buchse für Brennkammerplatte Air 2D / PLANAR 2D

Artikelnr. ATP7626

2,50€ Netto 2,10€

Original AUTOTERM-Buchse für die Brennkammerplatte der Air 2D

Diese Original AUTOTERM-Buchse dient zur Befestigung und korrekten Positionierung der Brennkammerkomponenten Ihrer AUTOTERM Air 2D, ehemals PLANAR 2D. Als Distanz- und Befestigungselement hält sie die Brennkammerplatte im vorgesehenen Abstand zur Brennkammer.

Welche Funktion übernimmt die Buchse?

Die Buchse ist Teil der Befestigung zwischen Brennkammer und Wärmetauscher. Gleichzeitig bildet sie die Aufnahme für die Brennkammerplatte und legt deren Abstand fest. Damit übernimmt sie sowohl eine Befestigungs- als auch eine Positionierungsfunktion innerhalb des Heizgeräts.

Bei einer Reparatur sollten Sie die Buchsen auf Beschädigungen, Verformungen und den Zustand der Gewinde prüfen. Beschädigte Buchsen sind zu ersetzen, damit die Bauteile wieder entsprechend der vorgesehenen Konstruktion montiert werden können.

Für eine Brennkammerplatte werden 3 Buchsen benötigt. Dieser Artikel wird einzeln geliefert. Wenn Sie alle Buchsen erneuern möchten, bestellen Sie bitte eine Menge von 3 Stück.

Kompatibilität und ältere PLANAR-2D-Ausführungen

Die Buchse ist für AUTOTERM Air 2D / PLANAR 2D mit entsprechender Buchsenbefestigung der Brennkammerplatte vorgesehen.

Bei älteren PLANAR-2D-Heizgeräten gab es unterschiedliche Brennkammerausführungen: Bei der früheren Bauweise wurde die Platte befestigt; bei der Ausführung nach Januar 2015 erfolgt die Befestigung über Buchsen. Vergleichen Sie deshalb insbesondere bei älteren Geräten die vorhandene Konstruktion vor der Bestellung.

Hinweise zum Austausch

Prüfen Sie bei Arbeiten an der Brennkammer alle drei Buchsen sowie die zugehörigen Befestigungspunkte.
Montieren Sie Brennkammer und Brennkammerplatte gemäß der Reparaturanleitung für Ihre Geräteausführung.
Kontrollieren Sie die bei der Demontage gelösten Dichtungen und ersetzen Sie beschädigte Dichtungen vor dem Zusammenbau.

Passende weitere Komponenten finden Sie bei der Brennkammer für AUTOTERM Air 2D / PLANAR 2D und dem Wärmetauscher für AUTOTERM Air 2D / PLANAR 2D.

Technische Daten

Bauteil	Distanz- und Befestigungsbuchse für die Brennkammerplatte
Ersatzteilausführung	Original AUTOTERM-Ersatzteil
Passende Heizgeräte	AUTOTERM Air 2D / PLANAR 2D mit Buchsenbefestigung der Brennkammerplatte
Funktion	Befestigung und Einhaltung des vorgesehenen Abstands der Brennkammerplatte
Bedarf je Brennkammerplatte	3 Stück
Lieferumfang	1 Buchse

Brennkammer, Brennkammerplatte und Wärmetauscher gehören nicht zum Lieferumfang dieses Artikels. Bei Fragen zur passenden Ausführung beraten wir Sie gerne.

Hitzeschild für AUTOTERM Air 2D / Planar 2D – Brennkammer-Abschirmblech ATP2967

Artikelnr. ATP2967

4,45€ Netto 3,74€

Hitzeschild ATP2967 für die Brennkammer der AUTOTERM Air 2D

Das Brennkammer-Abschirmblech ATP2967 ist ein Ersatzteil für die AUTOTERM Air 2D, auch unter ihrer früheren Bezeichnung Planar 2D bekannt. Es gehört zur Abschirmung im Bereich zwischen Brennkammer und Gebläseeinheit und wird bei der Instandsetzung eines beschädigten oder fehlenden Hitzeschilds eingesetzt.

Funktion und Zweck des Hitzeschilds

Während des Heizbetriebs entstehen in der Brennkammer hohe Temperaturen. Das Abschirmblech dient als thermische Abschirmung auf der Gebläseseite der Brennkammer. Es schirmt die benachbarte Baugruppe gegenüber der heißen Brennkammer ab und gehört damit zum vorgesehenen Aufbau des Heizgeräts.

Für diese Funktion sind die richtige Einbaulage und Befestigung wichtig. Das Hitzeschild ist ein separates Bauteil: Es ersetzt weder die Brennkammer noch die zugehörigen Dichtungen.

Passend für AUTOTERM Air 2D und Planar 2D

Вieses Abschirmblech wird sowohl in den 12-V- als auch in den 24-V-Ausführungen verwendet. Als mechanisches Bauteil besitzt es keinen elektrischen Anschluss und ist für alle Ausführungen geeignet.

Befestigung vor dem Austausch prüfen: Je nach vorhandener Brennkammerausführung können zusätzlich drei Befestigungsbuchsen beziehungsweise Abstandsstifte erforderlich sein. Vergleiche deshalb die Befestigung deines bisherigen Hitzeschilds und plane gegebenenfalls benötigte Befestigungsteile separat ein.

Produktdaten im Überblick

Artikelnummer	ATP2967
Bauteil	Hitzeschild / Brennkammer-Abschirmblech
Heizungsbaureihe	AUTOTERM Air 2D / Planar 2D
Geräteausführungen	12 V und 24 V
Einbaubereich	Brennkammer, auf der Seite der Gebläseeinheit
Funktion	Thermische Abschirmung im Brennkammerbereich
Befestigung	Ausführungsabhängig; gegebenenfalls werden drei Befestigungsbuchsen beziehungsweise Abstandsstifte benötigt

Was solltest du beim Austausch beachten?

Vorhandenes Bauteil vergleichen: Prüfe Form, Befestigungspunkte und Brennkammerausführung anhand deines Heizgeräts.
Zustand kontrollieren: Achte auf Risse, deutlichen Verzug und beschädigte Befestigungsstellen am bisherigen Abschirmblech.
Montageabstand einhalten: Verwende die zur Ausführung passenden Befestigungsteile, damit das Hitzeschild in seiner vorgesehenen Position sitzt.
Dichtungen mitprüfen: Werden beim Zerlegen Dichtungen beschädigt, müssen diese ersetzt werden. Das Abschirmblech übernimmt keine Dichtfunktion.

Der Austausch erfolgt am abgekühlten, spannungsfrei geschalteten Heizgerät nach der passenden Hersteller-Reparaturanleitung. Ein korrekt montiertes Hitzeschild ersetzt keine Prüfung weiterer beschädigter Bauteile.

Einbauposition in der 3D-Explosionszeichnung ansehen

Du möchtest das Hitzeschild innerhalb der Heizung zuordnen? In unserer interaktiven 3D-Explosionszeichnung der AUTOTERM Air 2D kannst du die Baugruppen auseinanderziehen und das Hitzeschild unter Position 10 auswählen. Die schematische Ansicht unterstützt die Orientierung; für die Montage gelten die Herstellerunterlagen.

Brennkammer für AUTOTERM Air 2D und Planar 2D

Welche Aufgabe hat die Brennkammer?

Wann ist ein Austausch sinnvoll?

Technische Daten und Kompatibilität

Beim Brennkammerwechsel die Dichtungen berücksichtigen

Hinweise zur Reparatur

Lieferumfang
