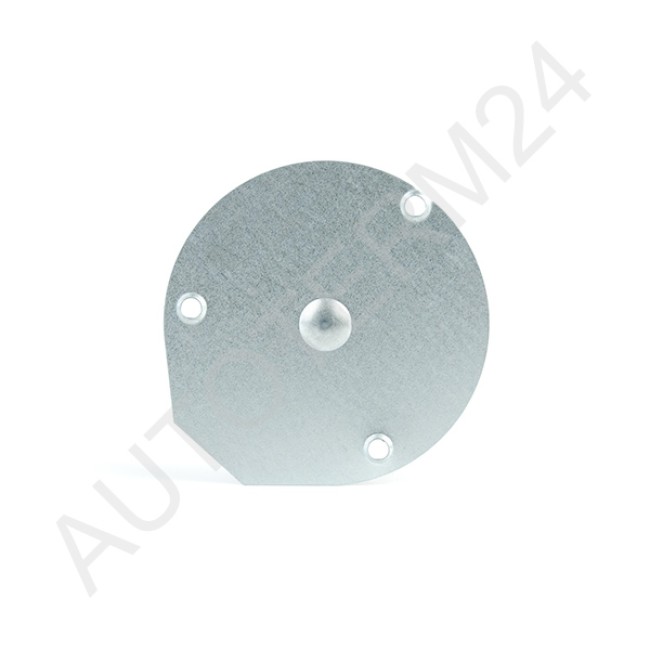

Funktion und Zweck des Hitzeschilds

Während des Heizbetriebs entstehen in der Brennkammer hohe Temperaturen. Das Abschirmblech dient als thermische Abschirmung auf der Gebläseseite der Brennkammer. Es schirmt die benachbarte Baugruppe gegenüber der heißen Brennkammer ab und gehört damit zum vorgesehenen Aufbau des Heizgeräts.

Für diese Funktion sind die richtige Einbaulage und Befestigung wichtig. Das Hitzeschild ist ein separates Bauteil: Es ersetzt weder die Brennkammer noch die zugehörigen Dichtungen.

Passend für AUTOTERM Air 2D und Planar 2D

Вieses Abschirmblech wird sowohl in den 12-V- als auch in den 24-V-Ausführungen verwendet. Als mechanisches Bauteil besitzt es keinen elektrischen Anschluss und ist für alle Ausführungen geeignet.

Produktdaten im Überblick

Was solltest du beim Austausch beachten?

• Vorhandenes Bauteil vergleichen: Prüfe Form, Befestigungspunkte und Brennkammerausführung anhand deines Heizgeräts.
• Zustand kontrollieren: Achte auf Risse, deutlichen Verzug und beschädigte Befestigungsstellen am bisherigen Abschirmblech.
• Montageabstand einhalten: Verwende die zur Ausführung passenden Befestigungsteile, damit das Hitzeschild in seiner vorgesehenen Position sitzt.
• Dichtungen mitprüfen: Werden beim Zerlegen Dichtungen beschädigt, müssen diese ersetzt werden. Das Abschirmblech übernimmt keine Dichtfunktion.

Der Austausch erfolgt am abgekühlten, spannungsfrei geschalteten Heizgerät nach der passenden Hersteller-Reparaturanleitung. Ein korrekt montiertes Hitzeschild ersetzt keine Prüfung weiterer beschädigter Bauteile.

Einbauposition in der 3D-Explosionszeichnung ansehen

Du möchtest das Hitzeschild innerhalb der Heizung zuordnen? In unserer interaktiven 3D-Explosionszeichnung der AUTOTERM Air 2D kannst du die Baugruppen auseinanderziehen und das Hitzeschild unter Position 10 auswählen. Die schematische Ansicht unterstützt die Orientierung; für die Montage gelten die Herstellerunterlagen.
